Família: 20 Cód.: 0039

Semáforo SelfBR DTMF

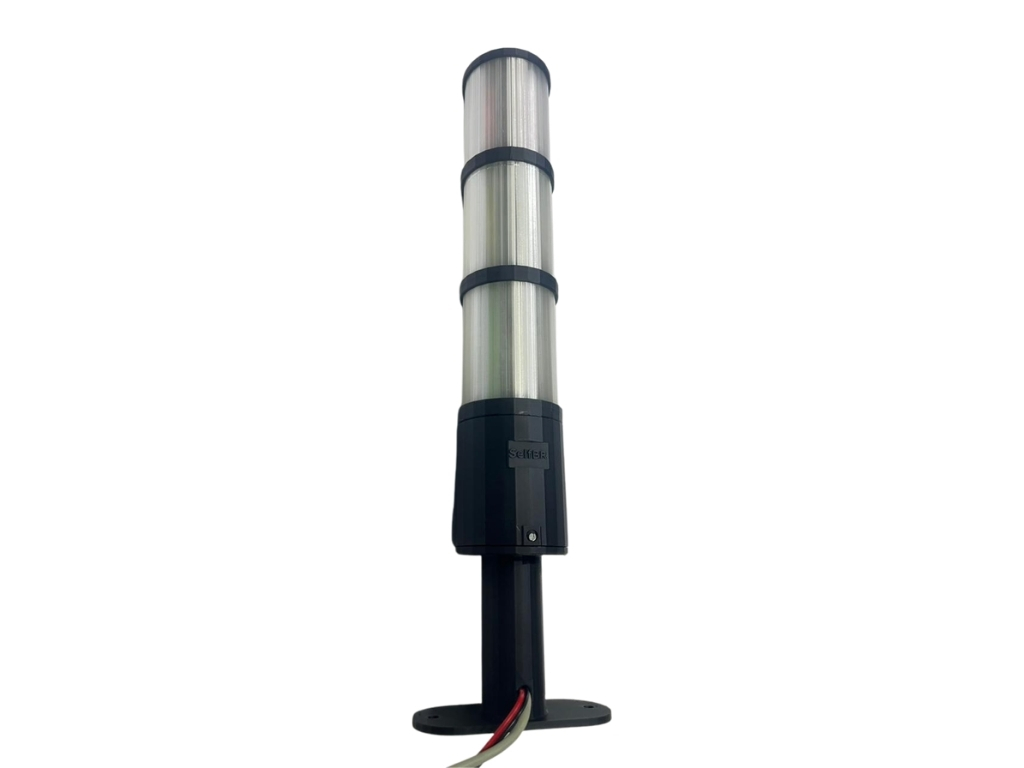

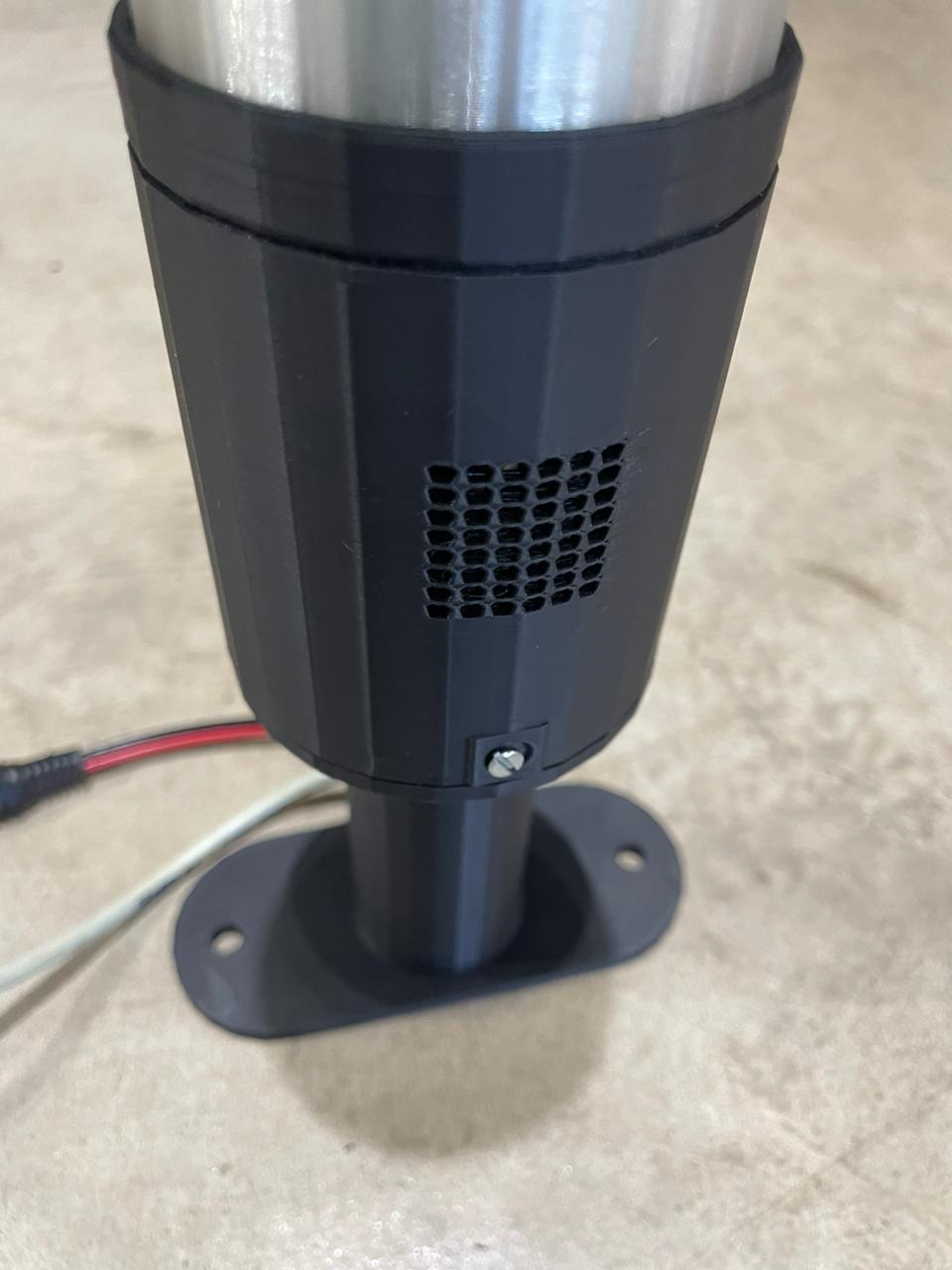

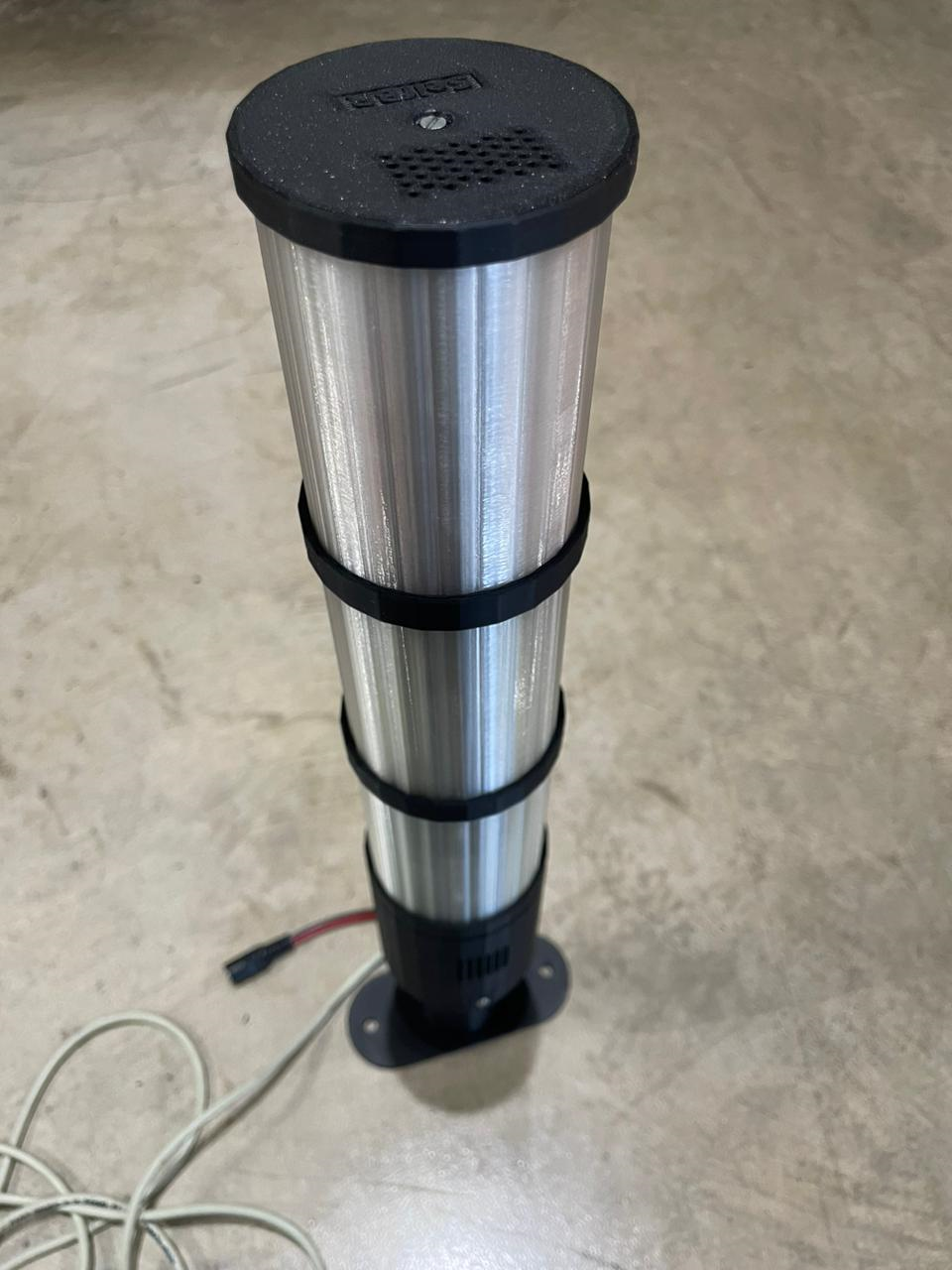

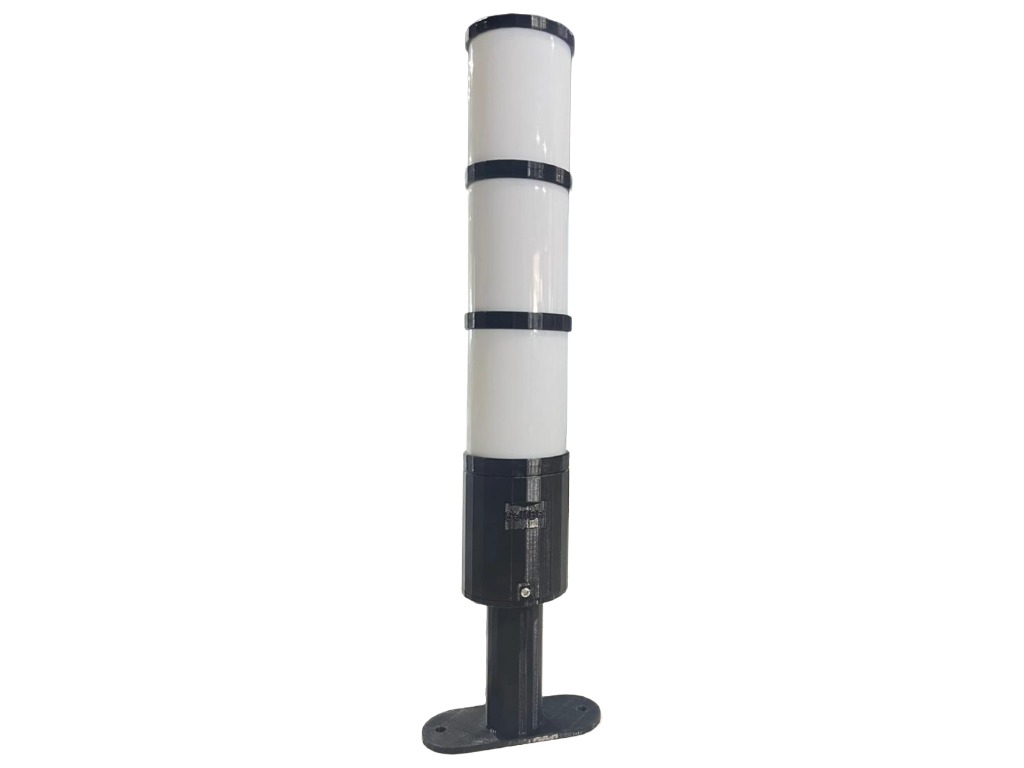

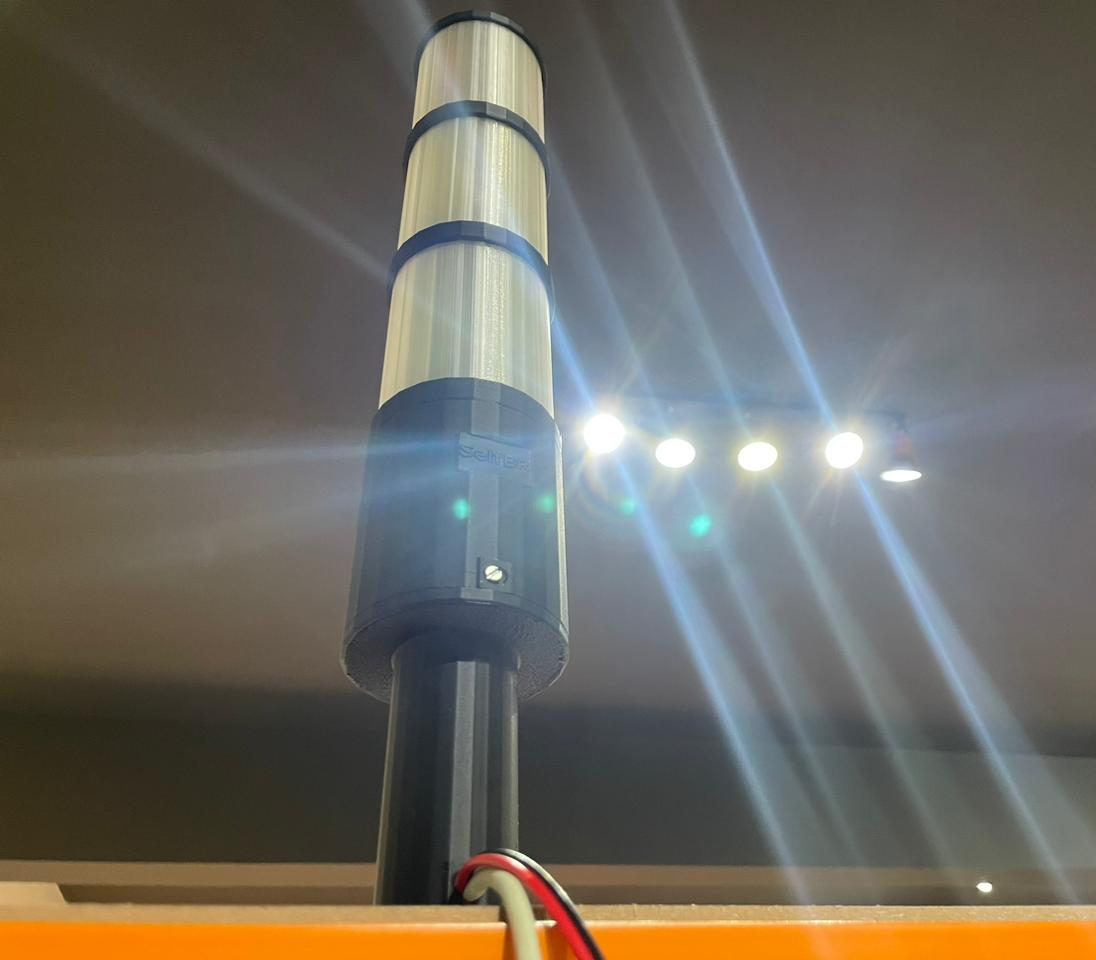

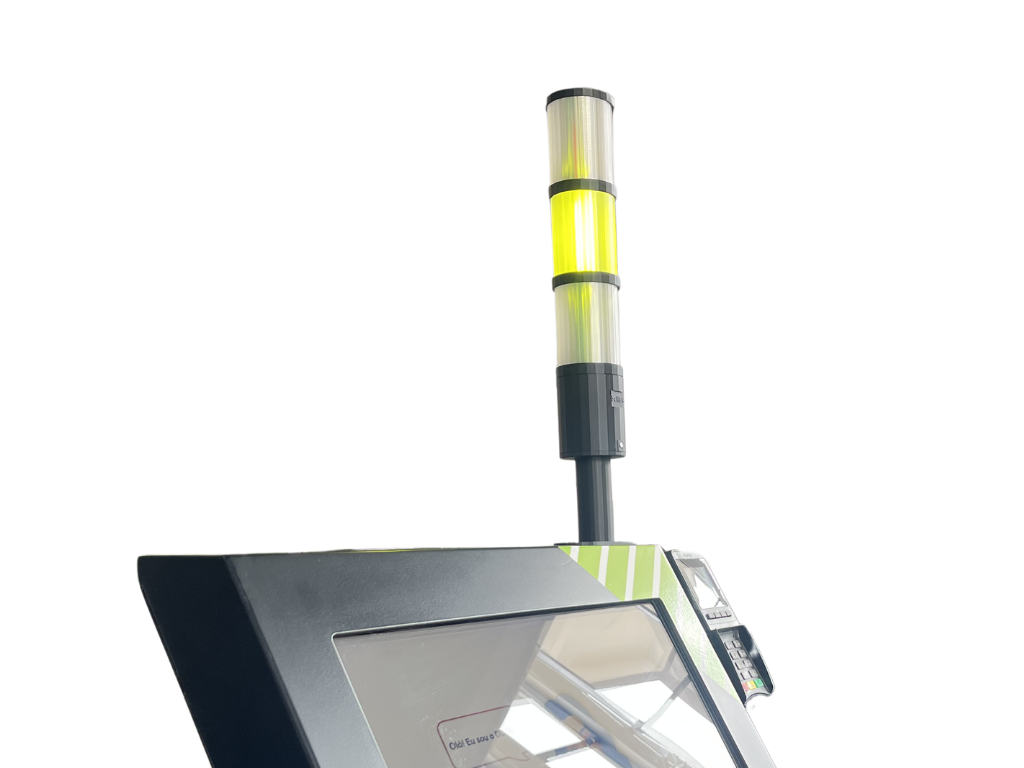

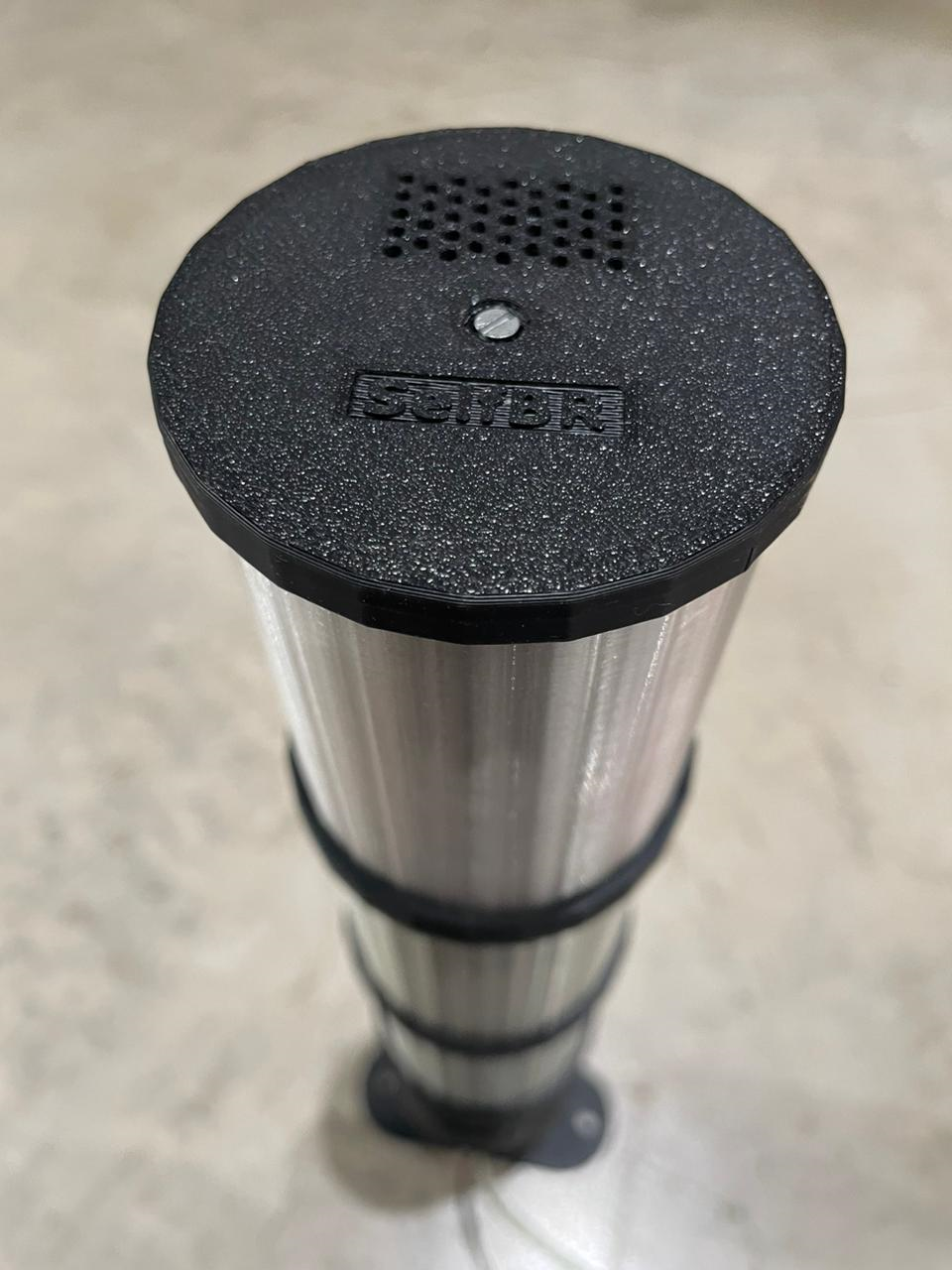

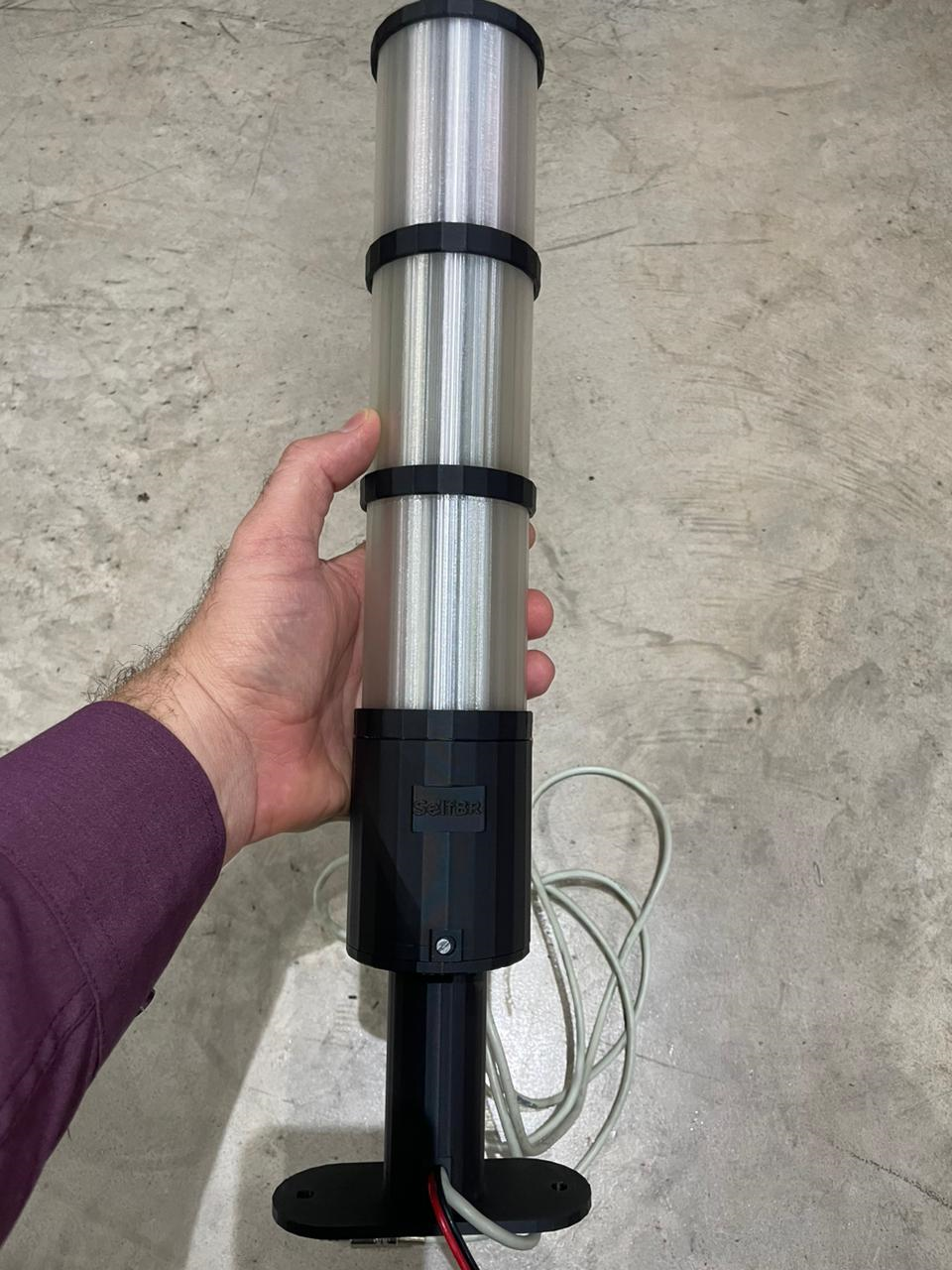

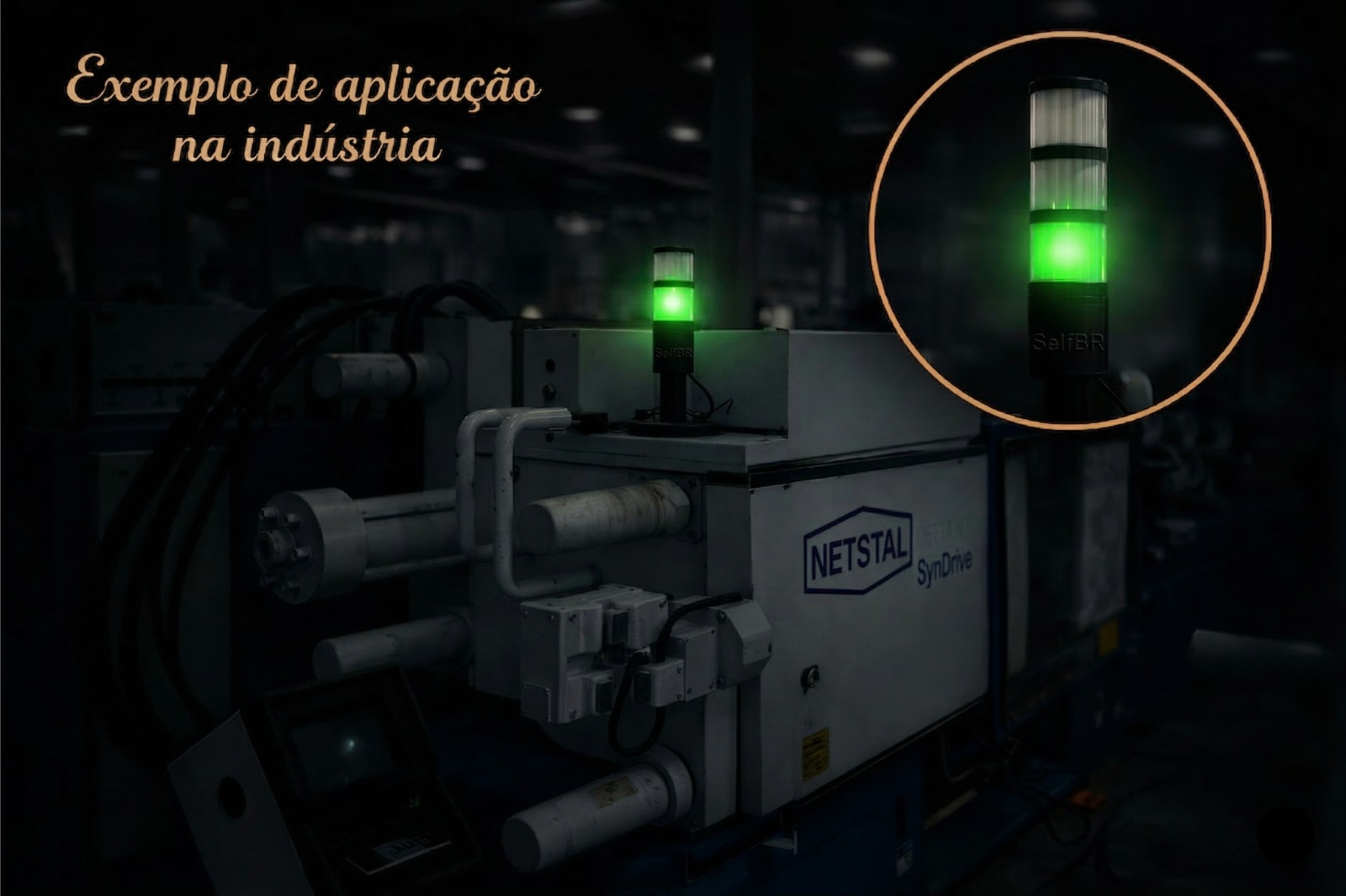

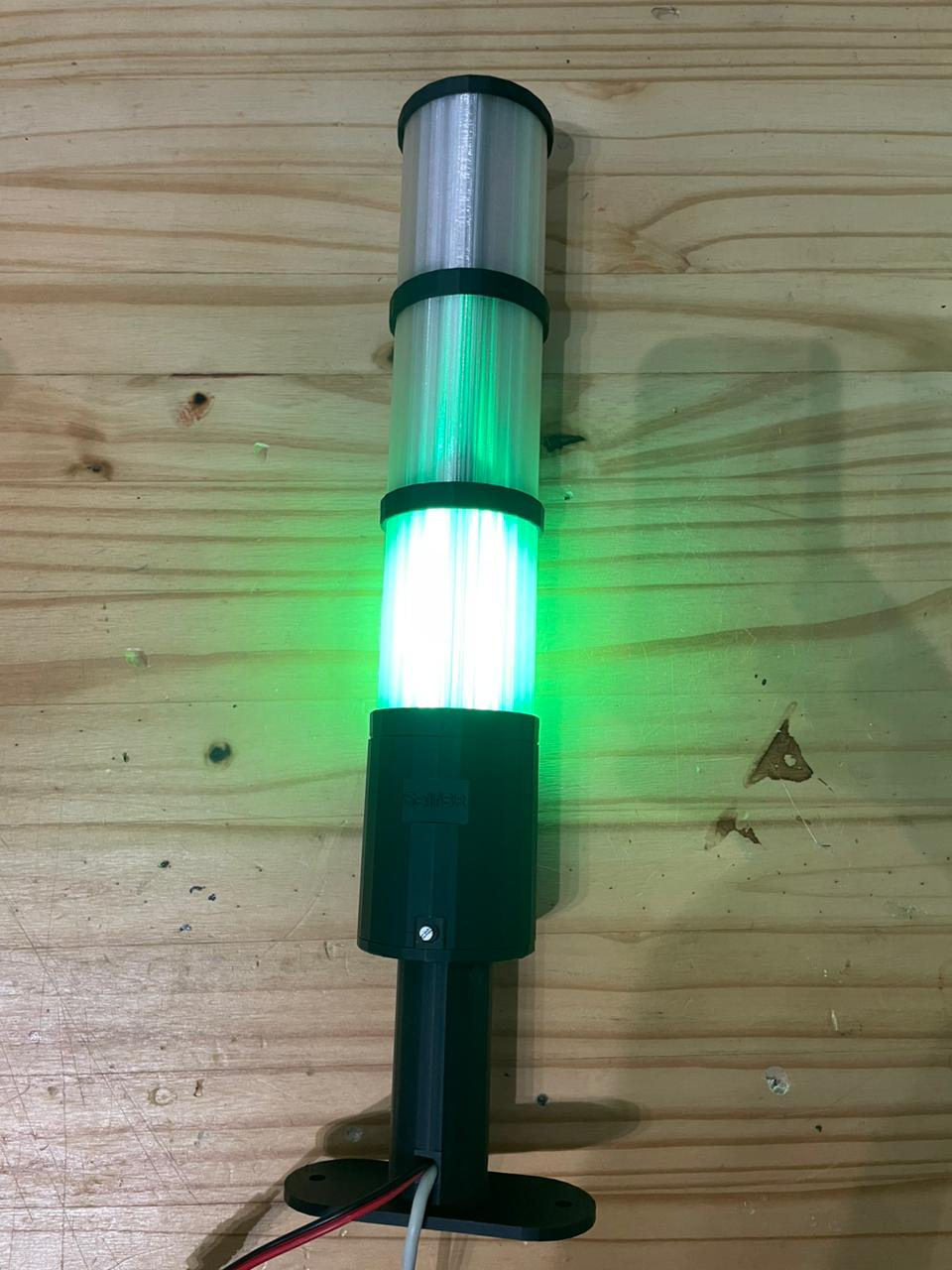

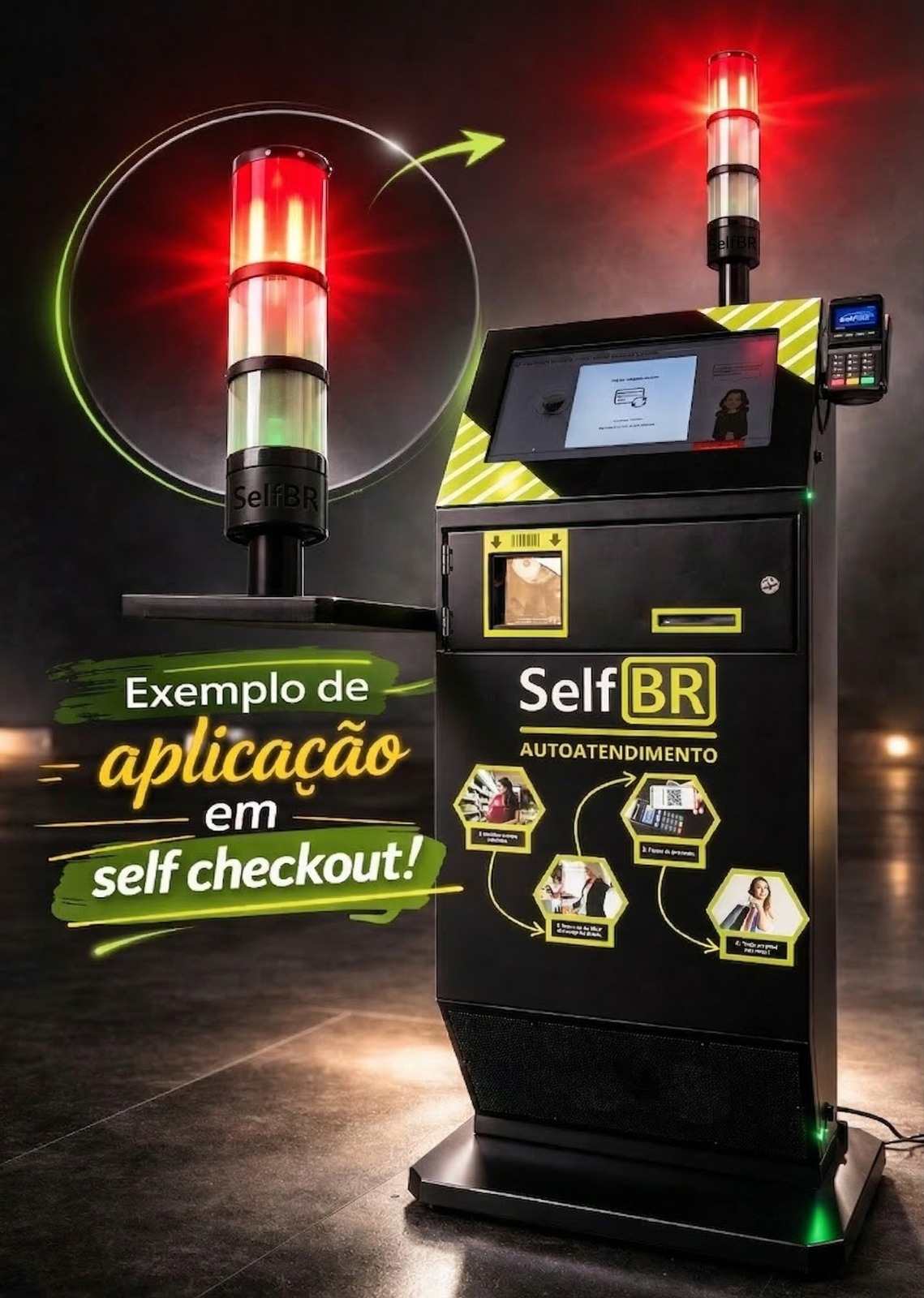

Semáforo SelfBR DTMF é uma torre sinalizadora luminosa com LEDs verde, amarelo e vermelho e sirenes integradas, destinada à sinalização visual e sonora em totens de autoatendimento, sistemas de self-checkout e processos automatizados. O acionamento é realizado por sinais de áudio DTMF (Dual-Tone Multi-Frequency), diretamente pela saída de áudio do computador.

Baixar Manual: Manual técnico e manual do usuário - Semáforo SelfBR.pdf

10x de R$ 38,49

ou R$ 349 90 à vista

Comprar pelo WhatsApp

Especificações

Dimensões

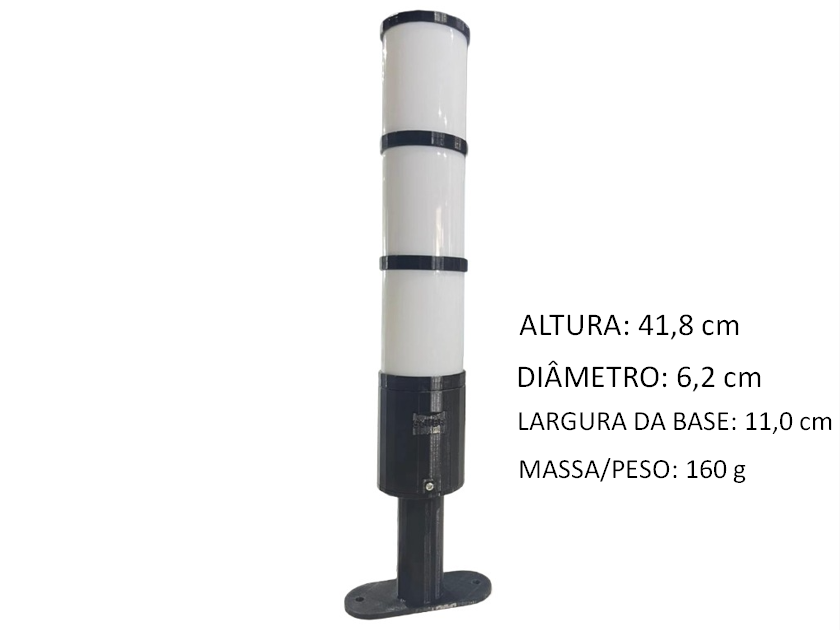

418 mm Altura x 62 mm Diâmetro x 110 mm Profundidade x 160g Peso/Massa

Componentes

Borne KRE 5 vias 5,08mm / Rabicho P4 fêmea 0,50mm² centro positivo 12V / Cabo P2 estéreo macho 1m / Fusível SMD 1206 1A / UM3561 / Soquete torneado DIP 8 / Capacitor tântalo não polarizado 1uF 25V / Regulador de tensão LM7805 / Resistor carbono 1K 1/8W / Cristal de quartzo HC-49S 3,579545MHz / Capacitor cerâmico 150nF 50V / CI M8870 ou MT8870 DIP 18 / Soquete torneado DIP 18 / Capacitor cerâmico 220nF 50V / CI 74HC42 DIP 16 / Soquete torneado DIP 16 / CI 74HC279 DIP 16 / Transistor NPN 2N2222 TO-93 / Resistor carbono 100R 1/8W / Resistor carbono 5K6 1/8W / MOSFET canal P AOD409 TO-252 / Resistor carbono 10K 1/8W / Capacitor eletrolítico 1000uF 16V / Capacitor eletrolítico 470uF 25V / Transformador isolador de áudio 600 Ohms / Resistor carbono 20K 1/8W / Barra de pinos fêmea 2,54mm 8 vias 90° / Resistor carbono 22R 1/8W / Diodo de sinal 1N4148 / Diodo Zener 3V3 0,5W / Diodo Zener 18V 3W / Resistor carbono 330R 1/2W / Capacitor tântalo 1uF 10V / Resistor carbono 12K 1/2W / Resistor carbono 20K 1/2W / Buzzer passivo piezoelétrico 12V / Resistor carbono 560R 1/8W / Capacitor cerâmico 100nF 50V / Resistor carbono 270K 1/8W / Transistor PNP BC559 TO-93 / Resistor carbono 2K2 1/8W / LEDs cristal alto brilho 3mm ou 5mm / Resistor de potência 1W / Barra de pinos macho 2,54mm 8 vias 90° / Placa de circuito impresso

Observações

1) Conteúdo da embalagem: 1 (uma) unidade do Semáforo SelfBR - Produto vendido por unidade
2) Alimentação elétrica 12 Vcc (11 a 15 V), corrente mínima recomendada de 2 A, conector P4 com positivo no centro
3) Fonte de alimentação não inclusa, salvo campanhas comerciais específicas

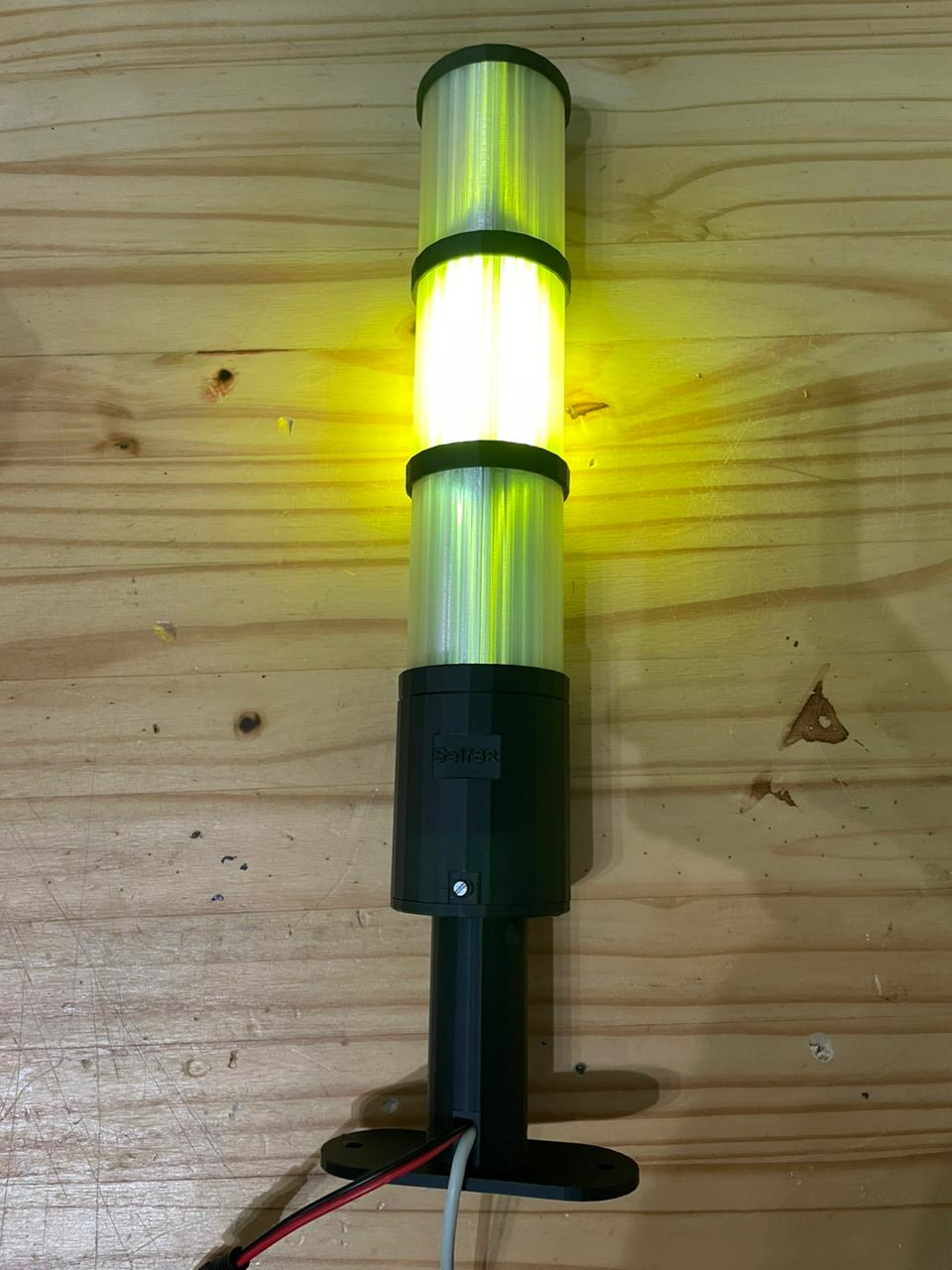

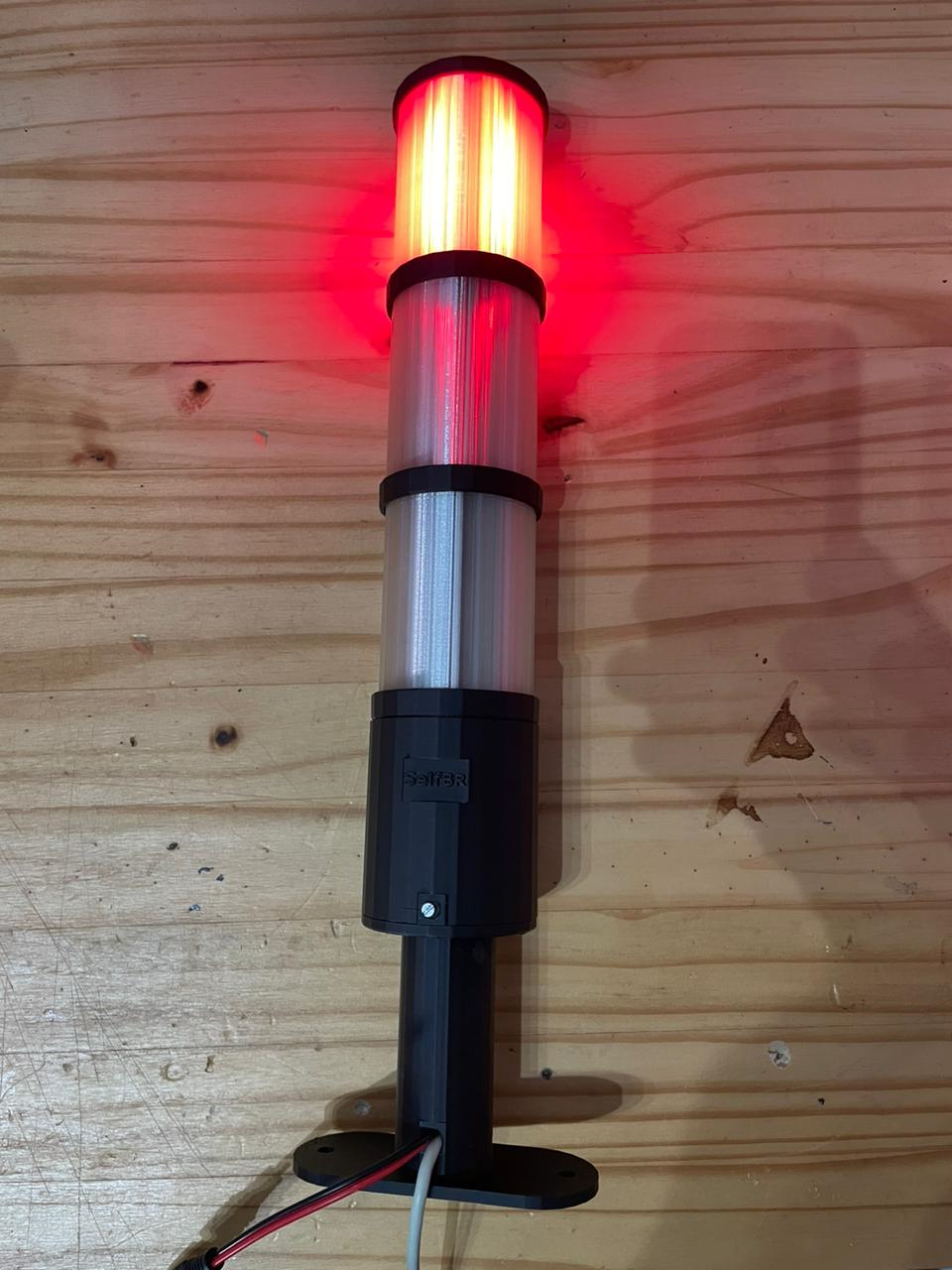

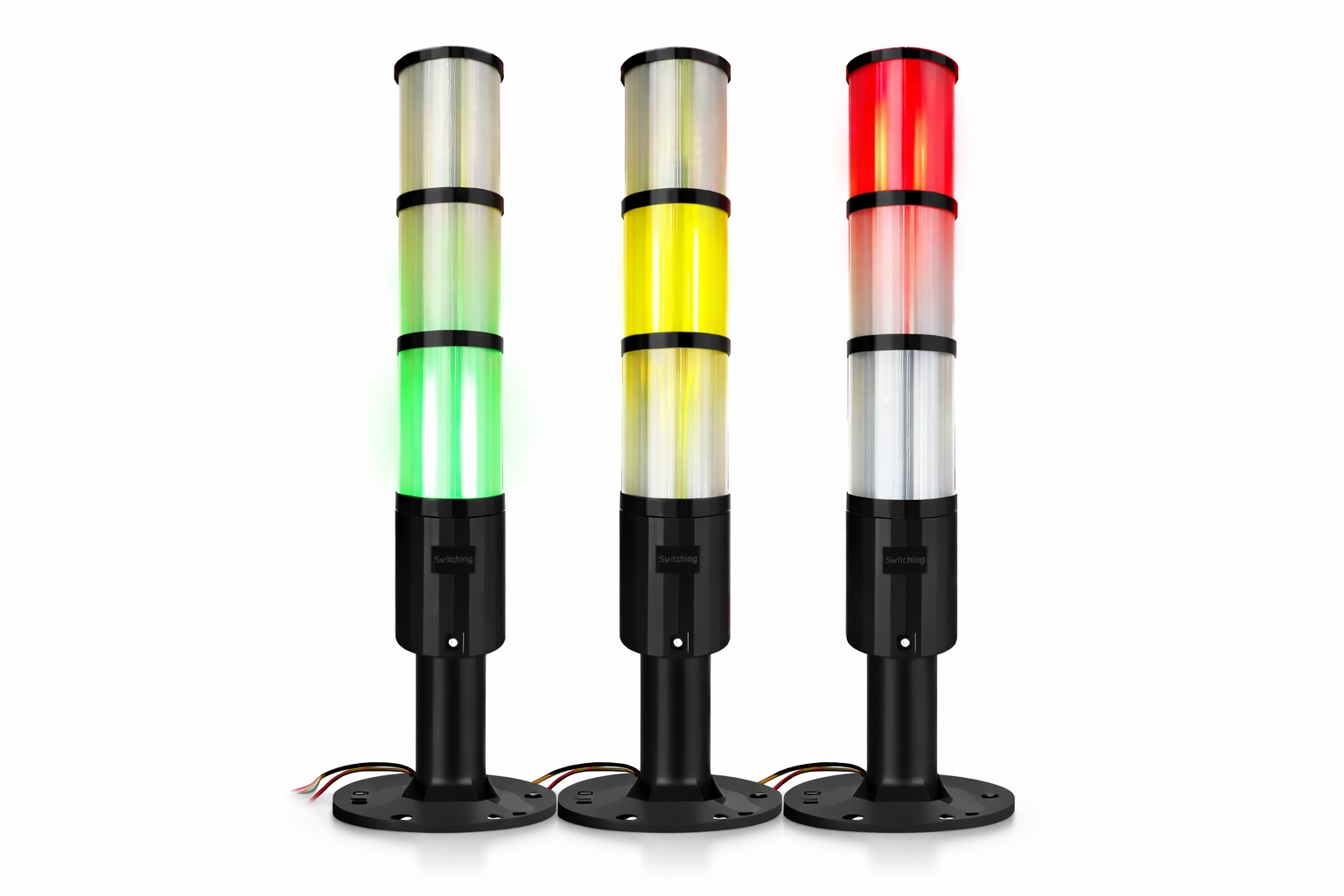

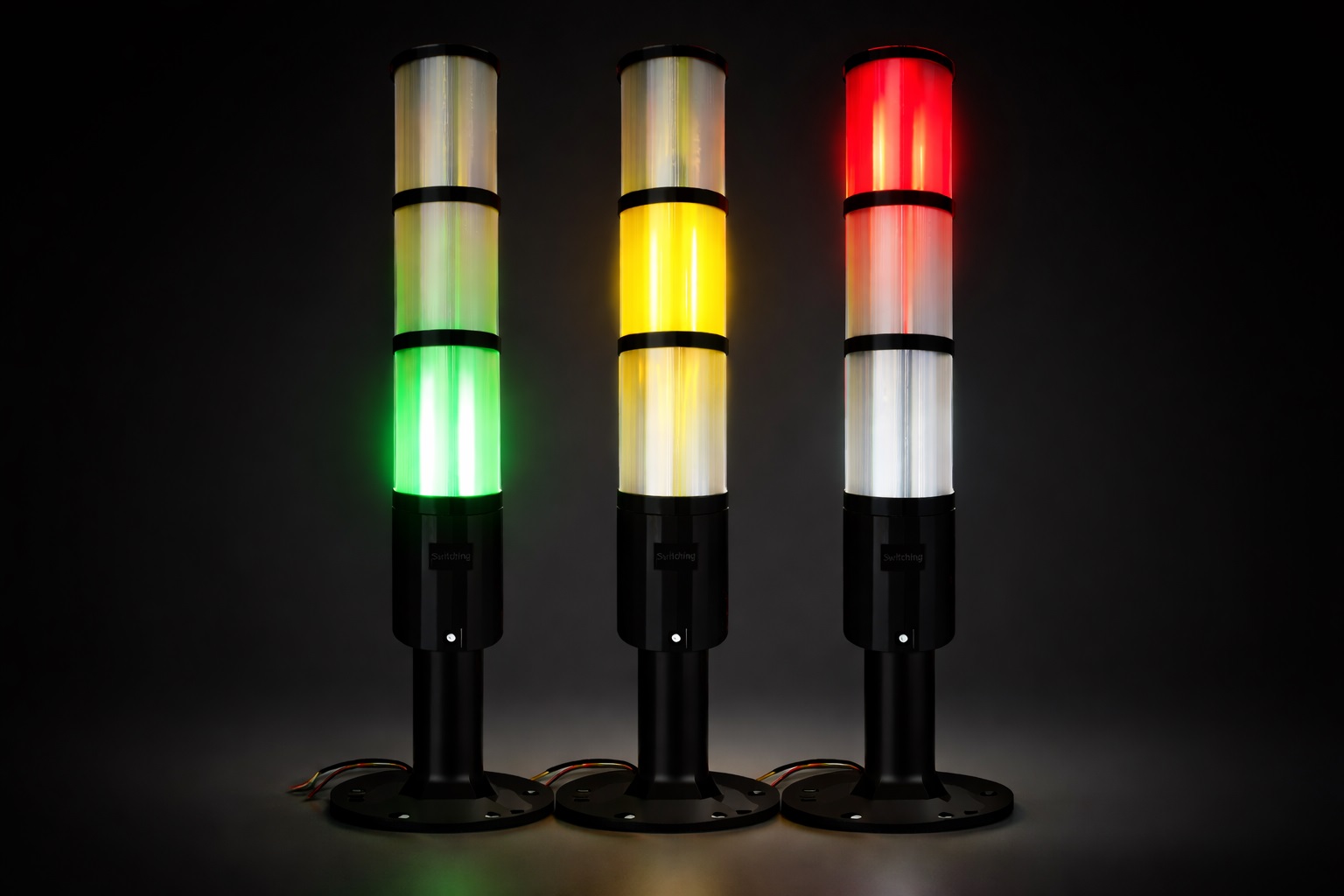

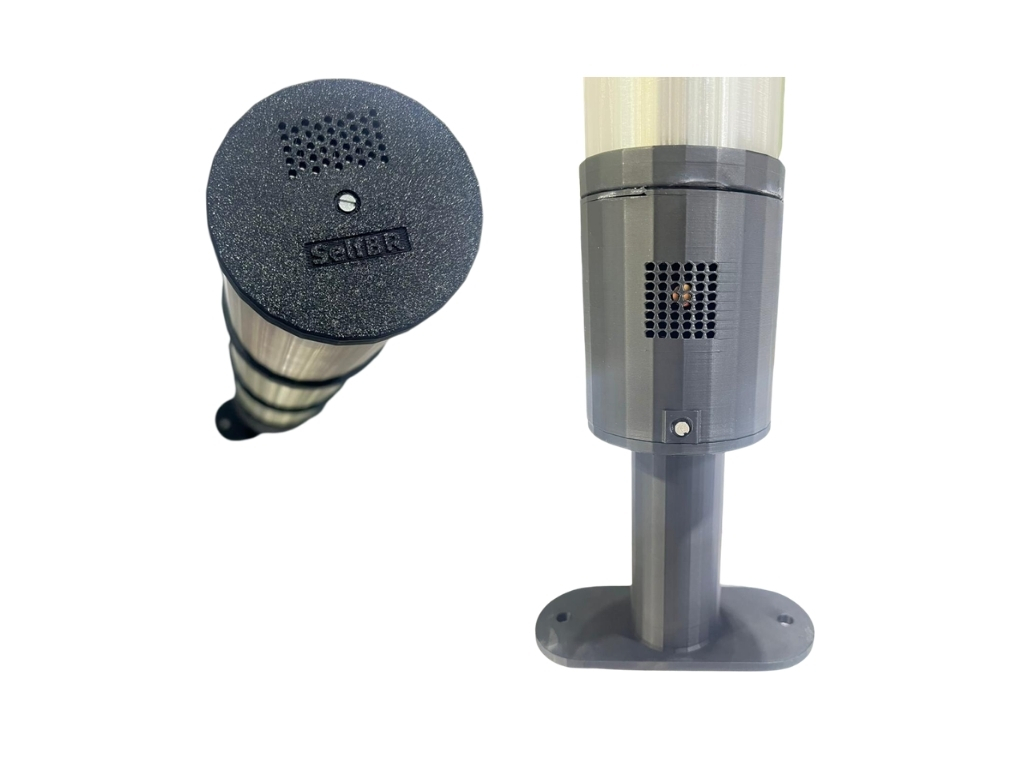

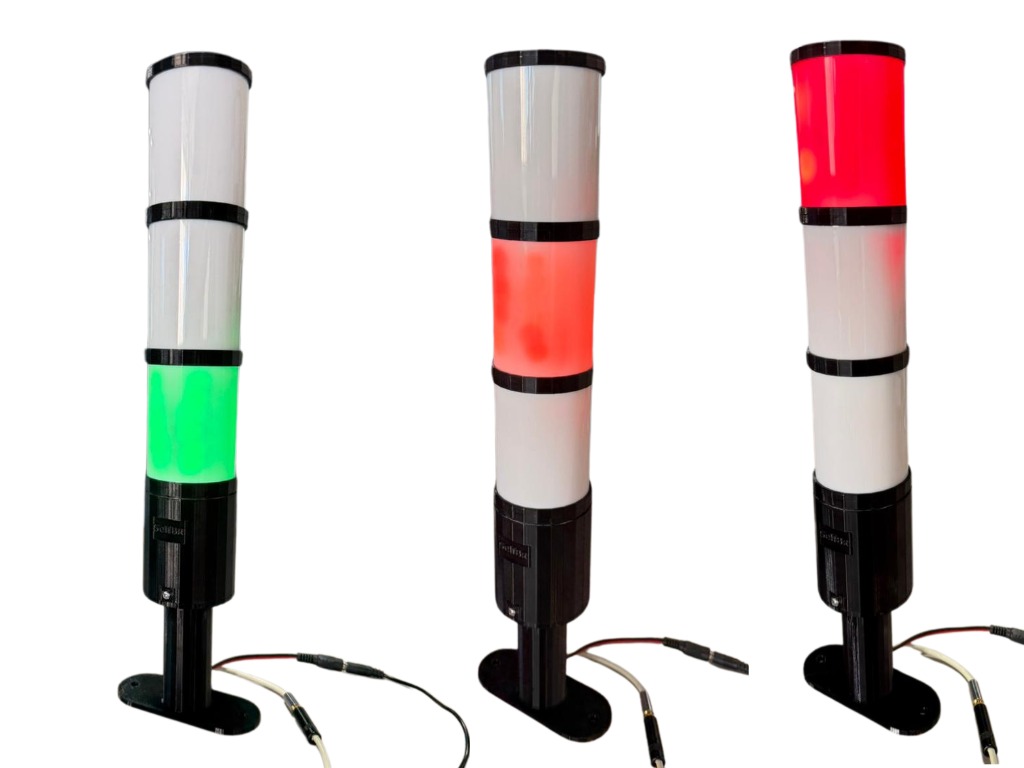

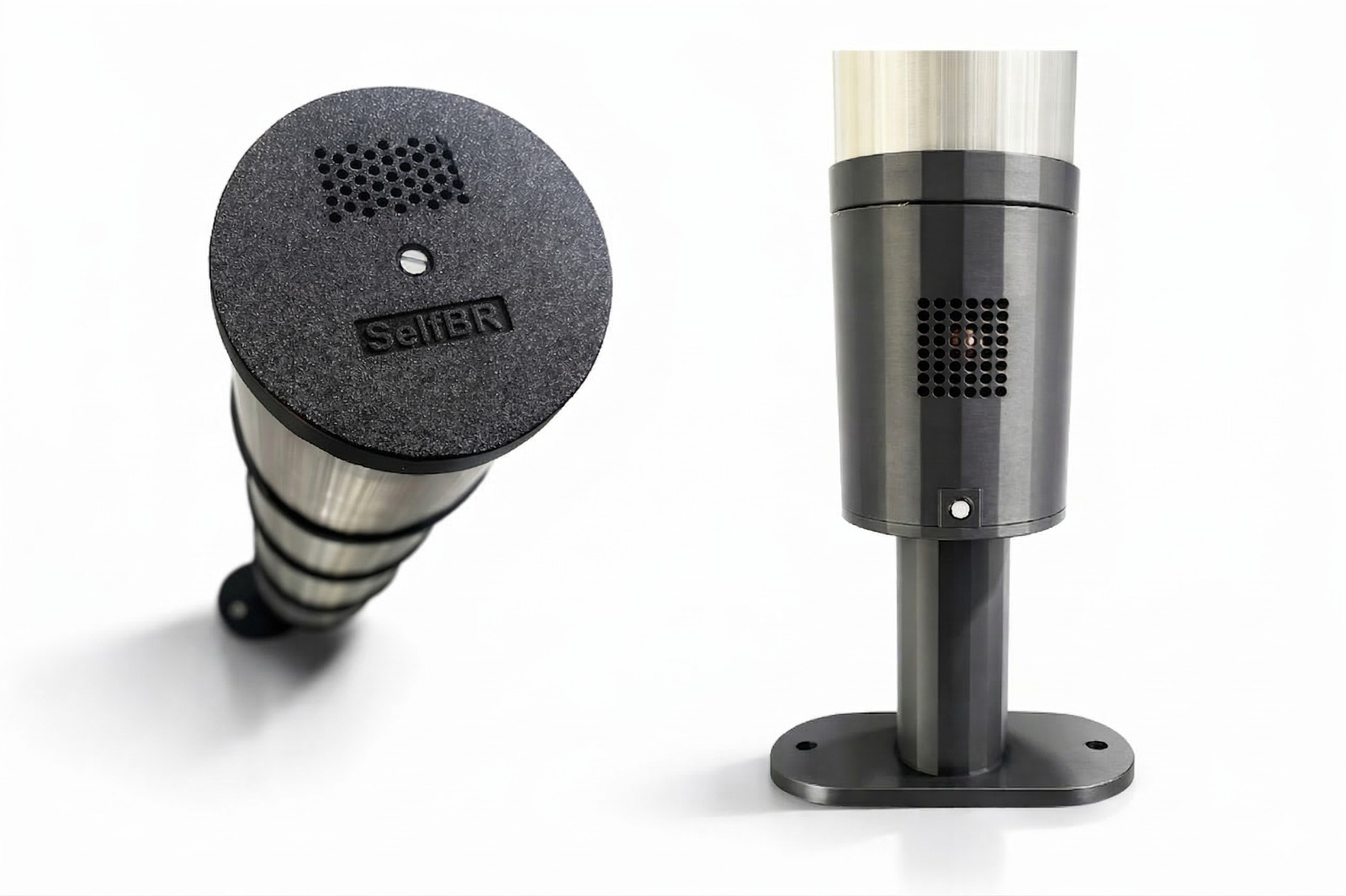

4) Torre sinalizadora com LEDs verde, amarelo e vermelho e sirenes integradas

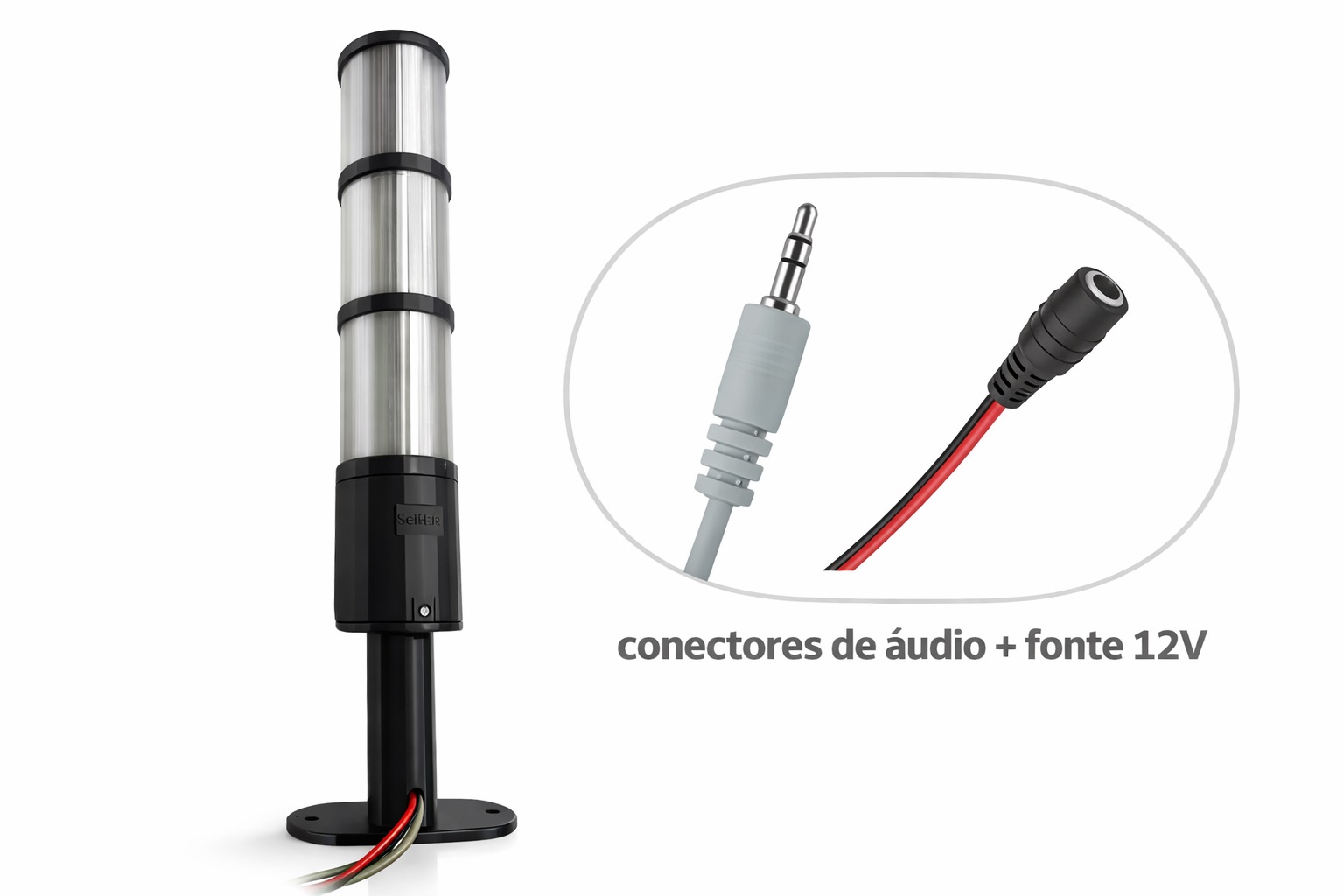

5) Acionamento por sinais de áudio DTMF, via conector P2 estéreo
6) Não requer drivers ou softwares proprietários
7) Compatível com qualquer dispositivo com saída de áudio
8) Possui isolação galvânica na entrada de sinal.
